CAXA工藝數據管理

1. 功能特點

　　CAXA工藝管理解決方案的功能覆蓋工藝設計與工藝管理的的各個方面，包括工藝圖表、IATF16949、工藝路線、材料定額、工時定額、工裝管理、工藝圖文檔管理、工作流、紅線批注、電子簽名等。

　　CAXA工藝管理系統的應用方案如下圖所示。

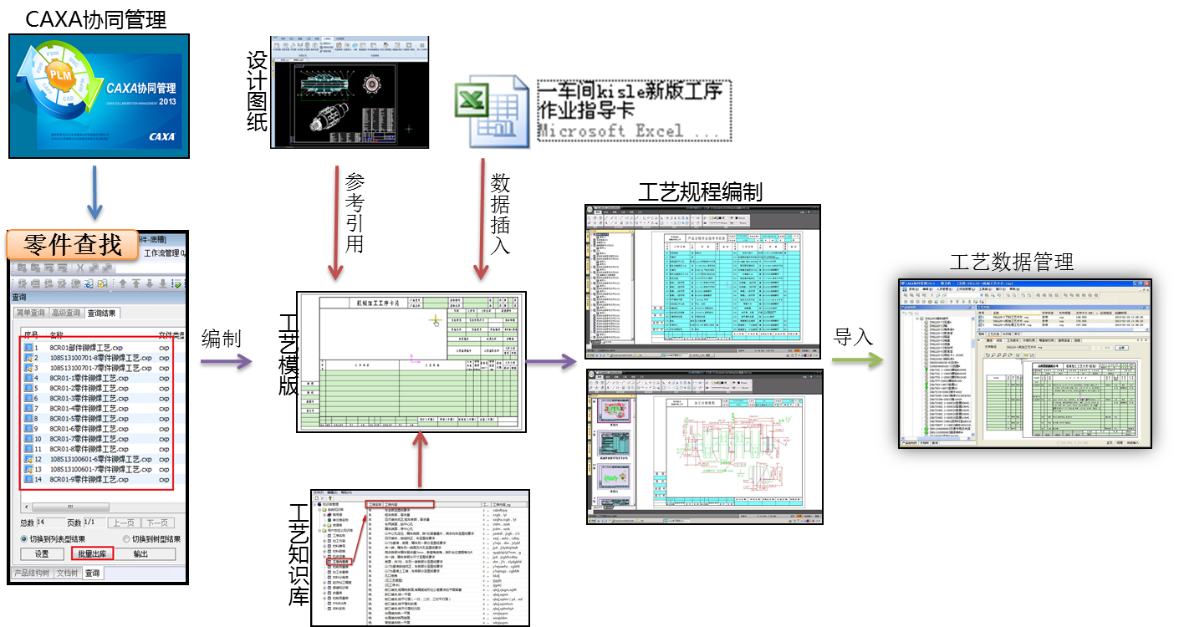

CAXA工藝管理系統應用方案示意圖

主要(yào / yāo)特點：

l 向上可以有效對接設計數據，設計BOM和(hé / huò)圖紙可以直接傳遞到工藝部門；向下可以與ERP\MES等其他信息系統進行有效集成。

l 以工藝BOM爲(wéi / wèi)核心集中管理産品生命周期的工藝數據及工藝設計和(hé / huò)更改過程，保證企業工藝信息的準确性、一(yī / yì ／yí)緻性和(hé / huò)完整性；

l 構化信息模型驅動的“所見即所得”的輸入界面，充分滿足工藝信息集成和(hé / huò)用戶習慣的需要(yào / yāo)；

l 統一(yī / yì ／yí)産品數據模型、工藝數據結構化和(hé / huò)單一(yī / yì ／yí)工藝數據源保證工藝數據的有效共享和(hé / huò)集成；

l 爲(wéi / wèi)企業、個人以及外來先進工藝知識提供長期積累的機制，從而不斷提高企業的整體工藝設計水平，緩解工藝人員短缺和(hé / huò)培養周期長的問題；

l 根據工作流程控制工藝數據分發和(hé / huò)流轉，實現與産品設計部門和(hé / huò)企業其他部門完全同步的工程更改控制。

2. 工藝設計方案

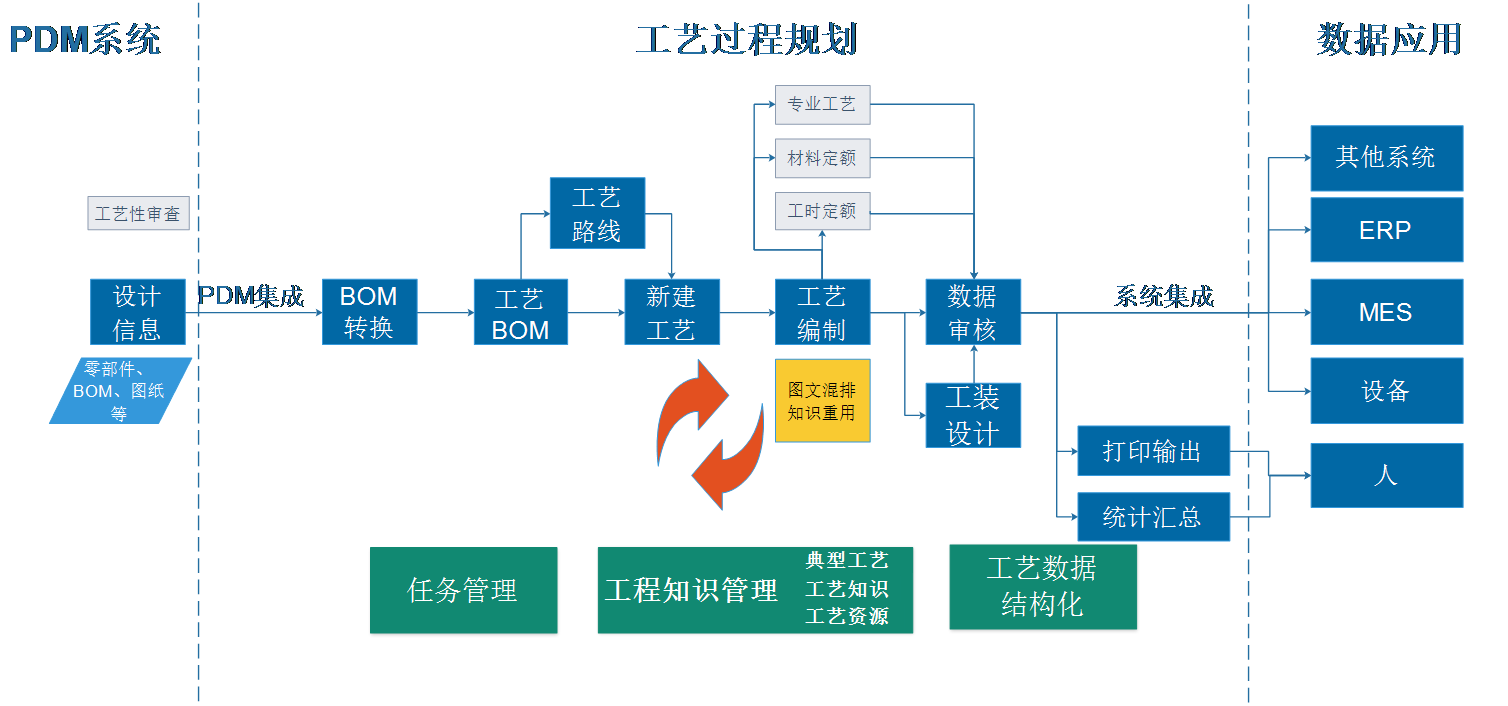

工藝設計及管理模式示意

2.1 工藝文件編制

　　CAXA CAPP工藝圖表緻力于解決企業工藝編制階段遇到的各種問題，提供圖文混排、知識重用、工藝知識庫、典型工藝等能力。幫助企業實現圖文混排的快速工藝編制，實現關聯信息同步自動修改。工藝資源庫和(hé / huò)典型工藝庫的搭建，能幫助企業實現工藝知識的重用和(hé / huò)典型工藝的快速借用。

2.2 IATF16949行業模塊

　　目前CAXA面向汽車零部件制造企業，提供了(le／liǎo)支持IATF16949質量體系的功能和(hé / huò)管理方式，從文件和(hé / huò)數據兩個層次上支持IATF16949體系對工藝系統的要(yào / yāo)求。同時，憑借先進的系統架構，CAXA系統能夠快速的滿足用戶的後續需求，根據用戶增長的需求，随時擴充和(hé / huò)定制系統功能。

3. 工藝數據管理方案

　　工藝管理是面向企業工藝部門以及企業各部門提供産品工藝數據管理平台，是工藝數據管理的載體，重點解決各種圖紙和(hé / huò)工藝文檔的安全和(hé / huò)協同共享、設計工藝協同、工藝BOM管理、工藝數據結構化管理，同時爲(wéi / wèi)下遊其他信息系統提供了(le／liǎo)工藝數據支撐。

3.1 BOM管理

　　工藝管理系統PBOM的管理以PDM系統中的EBOM爲(wéi / wèi)基礎，針對的對象爲(wéi / wèi)整個制造過程中的大量零件部件。工藝規劃師針對集成的EBOM完成一(yī / yì ／yí)二級工藝路線添加。工藝工程師通過BOM編輯、維護功能完成更加細化的焊接、機加、裝配工藝BOM，這個過程中對零部件完成工藝拆分、焊合等一(yī / yì ／yí)系列調整，最終向ERP提供MBOM需要(yào / yāo)的工藝信息。

　　BOM是工藝數據管理系統中重要(yào / yāo)的數據組織的方式。通過BOM展開産品結構，可以對産品的零部件及相應的圖紙、文藝及其他文檔等數據進行集中管理。對于新建的文件提供文件模闆庫，并提供對圖紙、工藝等文檔快速浏覽的工具。産品和(hé / huò)零部件相關的文件，如圖紙、工藝及其他技術資料等，這些文件圍繞零部件進行組織，便于查找和(hé / huò)管理。通過系統的可視化支持，可以在圖紙審簽、查閱環節減少蠟紙、白圖的使用量，節約企業資源。

3.2 工藝結構化管理

　　工藝數據結構化管理的目标就是建立起集中工藝數據管理中心，實現以PLM系統平台的結構化工藝數據的快速共享和(hé / huò)傳遞，構建以“3P+1R”的工藝模式：産品（Product)、工藝（Process)、工廠車間（Plant)、工藝資源（Resource)模式的數據結構化管理，爲(wéi / wèi)ERP提供準确、可識别的數據源，積累和(hé / huò)完善工藝知識庫，提升工藝管理标準化水平，提高工藝設計質量和(hé / huò)效率，建立知識庫共享，固化工藝文件審簽流程，提高審閱效率，保證數據準确性和(hé / huò)可追溯性。

　　用結構化的方式組織和(hé / huò)管理工藝數據和(hé / huò)過程，使得工藝内容的管理粒度更精細，較小的管理粒度使得工藝知識的積累和(hé / huò)複用變得可行和(hé / huò)易用, 也使得工藝信息的抽取和(hé / huò)複用變得簡單。

3.3 齊套性管理

　　根據預先定義好的文檔齊套性檢查規則，檢查文檔的齊套性，标識出缺少的、已更改的和(hé / huò)未更改的文檔。依據企業不同的項目文件模版，設定相應需要(yào / yāo)檢查文件齊套性的規則。根據規則檢查對應文件夾結構中，存在文件的狀态。缺少文件或者通過複制模版文件未修改的會以相應的顔色展現給終端用戶。

3.4 工藝路線

　　工藝路線反映了(le／liǎo)企業一(yī / yì ／yí)個部件或零件的零組件的從接到任務到成品在企業内部的流轉路線，是企業安排生産計劃、和(hé / huò)工藝任務和(hé / huò)零件加工任務劃分的依據。企業編制工藝分工時，通常是以工藝BOM來組織的，因此必須實現與工藝BOM信息的集成。

3.5 工藝快表

　　工藝快表是CAXA工藝管理解決方案的重要(yào / yāo)組成部分，是利用結構化表格快速表達、快速規劃工藝過程的工具。通過工藝快表模塊，可以實現在線結構化工藝的快速編制。

3.6 材料定額

　　CAXA工藝數據管理的工時定額管理模塊,提供完備的工時定額管理能力,主要(yào / yāo)包含工時填寫、工時自動計算、工時統計彙總和(hé / huò)工時導入。

　　工時的填寫可以由工時定額員手動輸入，也可以在規則梳理完成的情況下自動生成。工時會跟随相應的工序保存在系統中，當需要(yào / yāo)時，可以進行分類彙總。可以導出整個産品的工時報表，也可以導出指定零部件的工時定額，方便統計。

3.7 工藝文檔輸出

　　系統支持批量及排版打印，同時也支持工藝規程多格式輸出，可直接輸出爲(wéi / wèi)PDF格式，方便其他用戶浏覽。

3.8 報表彙總

　　CAXA CAPP系統專門對電子化的設計數據和(hé / huò)工藝數據進行統計彙總，并生成各種産品明細表、材料定額報表、管理用工藝表格的軟件系統，系統操作簡單、實用、有效、快速。系統可實現對各類彙總清單可進行分類、支持多種排序方法、彙總方法和(hé / huò)序号填寫方式。

3.9 系統對接

　　CAXA CAPP系統已經和(hé / huò)國内外的各種PDM、ERP、MES進行了(le／liǎo)集成，在與PDM、ERP、MES集成方式上可以采用中間文件方式進行集成，爲(wéi / wèi)PDM、ERP、MES系統提供如Excel、XML格式的BOM及相關數據；也可以開放部分數據庫結構，實現數據庫級的數據集成。CAXA CAPP系統具備與多種應用系統的集成能力，集成的重點包括CAXA CAPP系統到PDM、ERP、MES系統多種基礎數據的導入：物料數據的導入、BOM的導入以及工藝路線的導入；

3.10 工藝知識庫管理

　　工藝知識涉及面非常廣泛，包含與工藝設計有關的知識、經驗，來源于有經驗的工藝工藝人員及相關工藝文件、手冊等，需在收集、整理、歸納與規範化的基礎上而形成，主要(yào / yāo)包括：典型工藝、典型工序、常用術語、切削參數、電子手冊等，以及參數化工藝設計中使用的模闆工藝和(hé / huò)應用成組技術的工藝編碼等。
